电芯、电池模组与电池组的区别是什么？

电芯、电池模组和电池组有什么区别？

对于从事电动车、储能系统和工业动力应用的工程师、系统集成商及B2B采购客户来说，理解电芯、电池模组和电池组之间的区别非常重要。它们分别代表电池系统不同层级的集成形式，在功能定位、设计要求和选型标准方面都有明显差异。

本文将介绍电芯、电池模组、电池控制系统和电池组之间的关系，说明它们各自的作用与区别，并帮助您根据具体应用场景选择合适的电池方案。

核心要点

电芯是储存电能的最小单元，决定了电池系统的化学体系、电压平台和基础性能上限。

电池模组由多个电芯组成，通过结构化设计提升容量扩展、热管理和后期维护的便利性，常用于更大规模的电池系统中。

电池组是面向实际应用的完整电池系统，通常包括电芯或模组、BMS、安全保护、热管理和机械外壳等部分。

电池控制模块（BCM）通常用于模组层级的监测与均衡，而整个电池组则由更高层级的BMS进行管理。

Cell-to-Pack（CTP）结构可以降低成本并减少零部件数量，但通常会提高热管理和后期维护的复杂度。

对于B2B应用来说，选择合适的电池方案不应只看电芯参数，还需要综合考虑整套系统的电气要求、安全标准、生命周期成本和集成需求。

Part 1. 电芯：功能、设计与应用

1. 什么是电芯？

电芯是电池系统中最基础的电化学单元。它通过将化学能转化为电能，实现能量的储存和释放。每个电芯主要由三个核心部分组成：

负极；

正极；

电解液。

在充放电过程中，锂离子通过电解液在正负极之间移动，而电子则通过外部电路流动，为设备提供可用电能。所有更高层级的电池结构，包括电池模组和电池组，都是由一个个独立电芯组成的。

从工程角度看，电芯在很大程度上决定了整个电池系统的核心特性，包括：

标称电压；

能量密度；

循环寿命；

安全性能。

2. 电芯设计需要考虑哪些因素？

在选择或设计电芯时，需要评估多个技术因素。

电芯尺寸

电芯尺寸会直接影响容量、放电能力、发热量和整体集成方式。小尺寸电芯常用于消费电子产品，而大尺寸电芯更适合电动车、储能系统及其他大容量应用场景。

电芯形态

电芯的物理形态会影响热性能、结构设计、制造一致性和PACK集成方式。

圆柱电芯，例如18650和21700：结构强度高、标准化程度高，通常有利于热管理；

方形电芯：空间利用率高，广泛应用于电动车和储能系统；

软包电芯：重量轻、设计灵活，但对鼓胀和机械应力更加敏感。

电芯化学体系

电池化学体系是影响性能、安全性、成本和使用寿命的关键因素之一。不同化学体系之间通常存在不同取舍。

NMC、NCA等锂离子体系：能量密度较高；

磷酸铁锂（LiFePO₄ / LFP）：热稳定性更好，循环寿命更长；

镍氢电池和铅酸电池：主要用于传统系统或特定细分应用。

电极材料

电极材料的选择会显著影响电压平台、安全表现、能量密度和长期衰减表现。LFP、NMC、LCO等常见材料体系，是工程设计和工业采购中都需要重点考虑的因素。

封装与安全

电芯通常采用金属壳体或铝塑膜软包材料进行封装，以防止漏液、受潮、污染和机械损伤。如果电芯层级的封装质量较差，在热应力或机械应力作用下，可能会增加失效风险，并在模组或电池组层面带来更高的安全隐患。

3. 电芯的典型应用

电芯广泛应用于多个行业和产品中，包括：

消费电子产品；

电动车电池系统；

储能系统；

医疗和工业备用电源设备；

便携式电源产品。

Part 2. 电池控制模块：功能、系统作用与常见问题

1. 什么是电池控制模块？

电池控制模块（Battery Control Module，简称BCM）是一种用于监测和管理一组电芯的电子单元，通常工作在电池模组层级。在大多数电池系统中，它相当于单体电芯与电池组级电池管理系统（BMS）之间的连接环节。

它的主要作用是采集电芯层级数据、支持电芯均衡，并帮助确保电池在安全范围内运行。根据系统架构不同，BCM可能执行或辅助完成以下功能：

电芯电压监测；

温度监测；

主动或被动均衡；

过压和欠压状态检测；

与电池组级BMS或其他上层控制器通信。

在实际电池系统设计中，BCM非常重要，因为它可以将电芯监测和控制功能分布到整个系统中，而不是完全依赖单一中央控制器。这在电动车、储能系统和工业设备等大容量电池组中尤其有价值。

2. 电池控制模块和电池管理系统有什么区别？

虽然这两个术语有时会被混用，但BCM和BMS并不完全相同。

BCM通常工作在模组层级，重点负责较小一组电芯的测量、本地均衡和数据传输。相比之下，BMS负责管理整个电池组，并根据一个或多个BCM传来的信息做出更高层级的控制决策。

一般来说：

BCM负责模组层级的监测与均衡；

BMS负责电池组层级的整体监控、保护逻辑和系统协调。

电池组级BMS还可能负责以下功能：

荷电状态（SOC）估算；

健康状态（SOH）估算；

充放电控制；

接触器控制和故障响应；

与车辆、逆变器或主机系统通信。

需要注意的是，不同制造商对相关术语的使用可能不同。在一些系统中，类似BCM的功能也可能被称为模组监测单元、单体监控电路或模组级BMS。

3. BCM在实际应用中的常见问题

在真实运行环境中，BCM相关故障往往会表现为系统级性能问题或安全问题。常见情况包括：

电芯电压不一致，通常与均衡电路故障或采样不准确有关；

温度过高报警，可能由传感器错误、热接触不良或冷却接口问题引起；

BCM与电池组级BMS之间通信故障，导致充电中断；

电动车或储能系统出现错误代码，可能与固件不匹配、校准漂移或信号异常有关。

在许多电池系统中，BCM可以更换，但更换并不一定只是简单替换硬件。实际操作中，通常还需要进行系统重新配置、固件匹配、校准或通信检查，电池系统才能恢复正常运行。

Part 3. 电池组：功能、设计与应用

1. 什么是电池组？

电池组是电池系统中最高层级的集成形式。它将多个电芯或电池模组，与实际应用所需的电气、热管理和机械部件组合在一起。一个典型的电池组通常包括：

电芯或电池模组；

电池管理系统（BMS）；

保护器件；

热管理部件；

机械外壳、汇流排和连接器。

不同于单个电芯或模组，电池组是一个完整的、可直接面向应用的电源单元。它需要根据具体应用要求进行工程设计，以满足电压、容量、安全性、热性能和使用环境等方面的要求。

2. 电池组设计逻辑

电池组设计并不是简单地把电芯连接起来。它涉及电气设计、热控制、结构保护和合规规划，目的是确保电池在真实应用环境中安全、可靠地运行。

电芯与模组配置

电池组的电气架构决定了其输出特性。

串联连接可以提高电压；

并联连接可以提高容量和电流输出能力；

电芯一致性对于安全性、性能和循环寿命非常关键。

如果电芯一致性较差，可能会导致电芯失衡、热量积累、衰减加速，并降低电池组整体可靠性。

机械与热设计

机械设计和热设计对电池组的安全性和耐久性非常重要，尤其是在高要求的工作环境中。

铝壳或钢壳通常用于结构保护；

可根据功率密度和热负荷选择风冷或液冷；

设计时通常需要考虑冲击、振动、灰尘、湿气和防护等级要求。

对于电动车、储能系统、机器人和工业设备等应用，热管理通常是影响安全性、使用寿命和系统稳定性的关键因素之一。

电气保护与安全系统

电池组必须具备控制和保护功能，才能在充电、放电、存储和运输过程中安全运行。通常包括：

BMS集成；

保险丝、继电器、接触器或断开装置；

电压、电流和温度保护逻辑；

符合适用标准和运输要求。

根据具体应用，可能涉及UL、IEC和UN38.3等标准。对于工业锂电池系统，IEC 62619是常被参考的标准之一。

验证与测试

在正式应用前，电池组通常需要经过多项验证测试，以确认其性能、安全性和耐久性。这些测试可能包括：

热循环测试；

电气负载和性能测试；

振动和机械冲击测试；

在适用情况下进行跌落或冲击测试；

针对运输和终端市场的认证或合规测试。

具体测试流程取决于应用场景、法规要求和客户规格。

3. 电池组的应用

电池组广泛应用于多个行业的完整电源系统中，包括：

电动车，例如动力电池系统；

固定式储能系统；

工业设备；

机器人和AGV；

通信和备用电源系统。

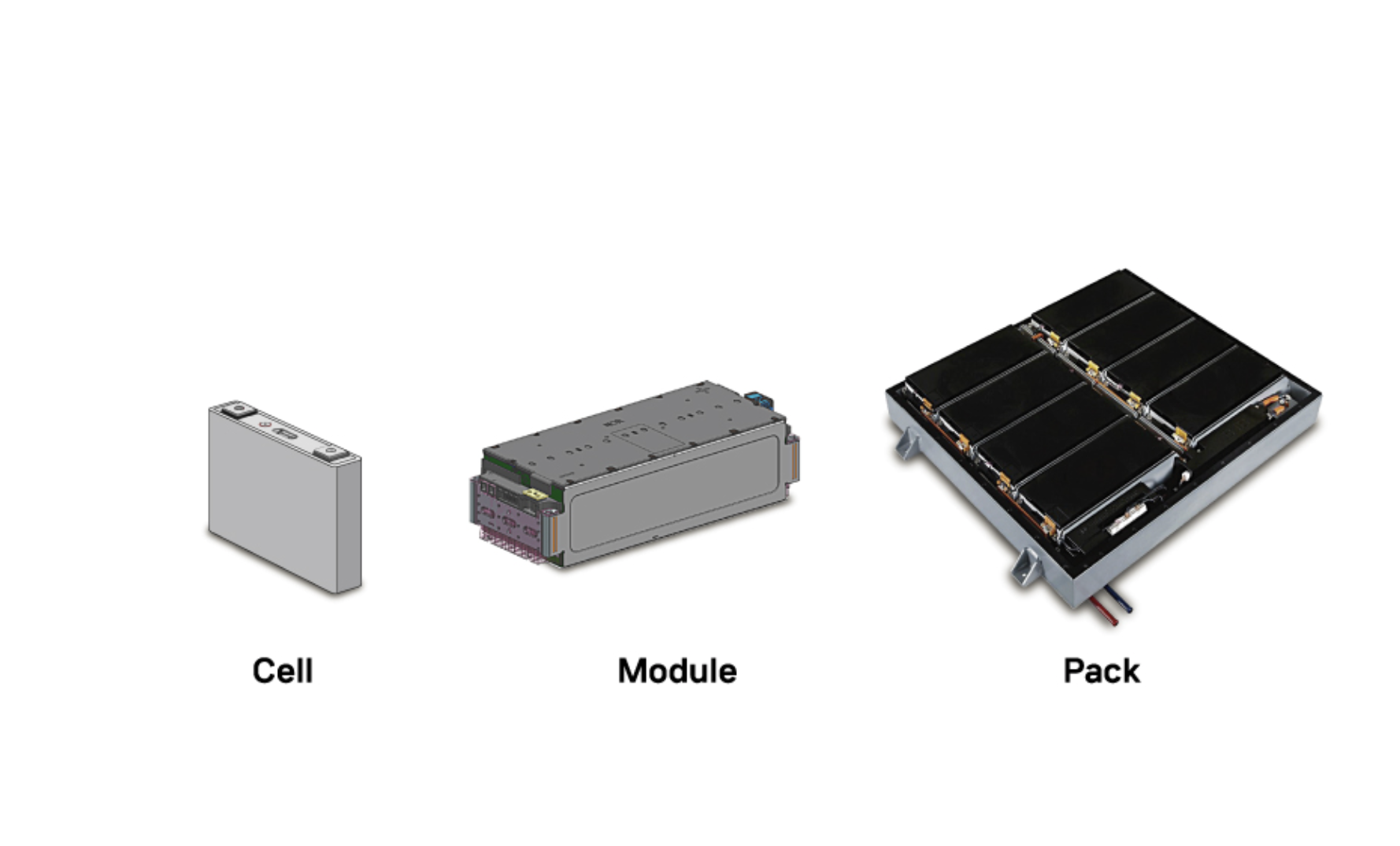

Part 4. 电芯、电池模组和电池组的主要区别

电芯

电芯是电池系统中最小的电化学单元。它决定电池的化学体系、标称电压和能量密度，但单个电芯通常无法满足大多数工业或商业应用需求。

电池模组

电池模组是由多个电芯组成的中间层级组件，通常用于提升系统扩展性、制造便利性、热管理能力和维护便利性。在许多系统中，模组还会包含基础采样或模组级监测功能。

电池组

电池组是电池系统中最高层级的集成形式。它将电芯或模组与控制电子、保护器件、热管理和机械外壳集成在一起，形成可用于终端应用的完整电源方案。

Part 5. 常见问题

1. 电池模组和电池组有什么区别？

电池模组是由多个电芯组成的子组件。电池组则是完整的电池系统，它将电芯或模组与BMS、保护器件、热管理和机械外壳集成在一起，用于终端应用。

2. 电池组中的电芯是什么？

电芯是电池组内部最基础的电化学单元，是负责储存和释放电能的核心部件。所有电池模组和电池组都是由单个电芯组成的。

3. 什么是模块化电池组？

模块化电池组是由标准化电池模组组成的电池系统。这种设计便于扩展系统容量、简化维护，并在局部损坏或老化时更容易更换相关部分，而不需要重新设计整个电池组。

4. Cell-to-Pack和Cell-to-Module有什么区别？

Cell-to-Pack（CTP）设计是将电芯直接集成到电池组中，不再使用传统电池模组结构。这种方式可以减少零部件数量、降低重量和成本。

Cell-to-Module设计则是先将电芯组成电池模组，再进行电池组装配。这种方式通常有利于后期维护、热控制和系统灵活性。

5. 电池控制模块故障有哪些表现？

电池控制模块故障的常见表现包括电芯电压不均衡、温度读数异常、充电中断、通信故障和系统错误代码。在一些应用中，这些问题也可能与传感器、线束、校准或BMS通信有关，而不一定完全是控制模块本身的问题。
